Essais thermiques

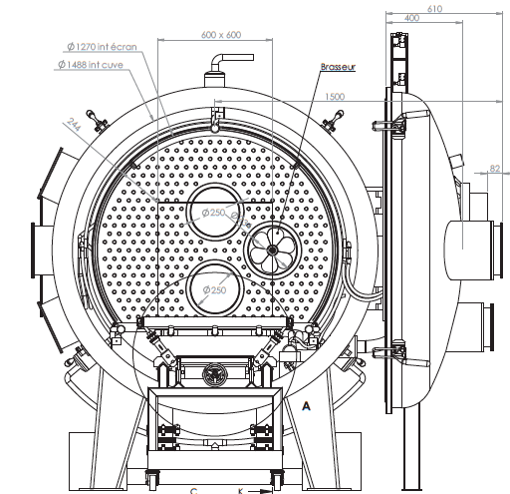

Cuve à vide thermique-optique

La PIT dispose d'une cuve à vide thermique-optique permettant de simuler l'environnement spatial. Sous-systèmes et instruments spatiaux intégrés peuvent ainsi être testés en conditions nominales de vide et de température.


Caractéristiques de la cuve

  • Cuve cylindrique installée en espace propre ISO 8
  • Volume utile 600 x 600 x 1600 mm
  • Masse max et puissance max du spécimen : 50 kg et 100 W
  • Gamme de température : -70°C / +110°C
  • Vide : P < 10-5 mbar
  • Platine thermique conductive entièrement extractible et découplée de la structure de la cuve et du sol par un système de plateau Kinetic
  • 3 écrans thermiques radiatifs intérieurs dont la régulation est indépendante de la platine conductive
  • Piège cryogénique à azote liquide
  • Simulation possible de l'atmosphère martienne (régulation entre 5 et 20 mbar sous CO2)
  • 80 thermocouples type T
  • Programmation et supervision des essais par le logiciel WonderWare (InTouch, Trend,...)
  • Spectromètre de masse jusqu'à 300 uma
  • Possibilité de couplage avec le monochromateur Mc Pherson

Photos : PIT, Intespace

Enceintes climatiques

La PIT met à disposition des enceintes pour la réalisation d'essais climatiques :
  • pour des essais en température et en pression
  • des essais de vieillissement climatiques de courte et longue durée sur des échantillons ou des ensembles par l'action de la température

Caractéristiques de l'enceinte climatique modèle Servathin PC60V pour des essais en température et en pression

  • Volume utile : 480 x 620 x 520 mm
  • Gamme de température : -60°C / +100°C
  • Gamme de pression : 10 mbar / 1000 mbar
  • 20 thermocouples type T
  • Contrôle et supervision des essais (logiciel Spirale 2)

Caractéristiques de l'enceinte climatique modèle ATT340 Angelatoni Climatic System pour réaliser des essais de vieillissement climatiques

Cuve
Photos : PIT
  • Volume utile : 550 x 550 x 680 mm
  • Gamme de température : -65°C / +100°C
  • 20 thermocouples type T
  • Fenêtre d'observation

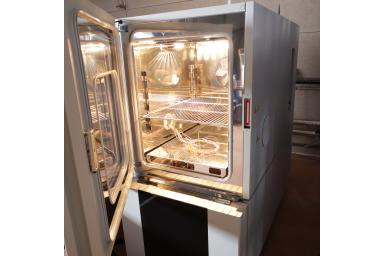

Caractéristiques de l'enceinte climatique modèle ATT 500 pour réaliser des essais en température, pression et hygrométrie

  • Volume utile : 800 x 800 x 850 mm
  • Poids max du spécimen : 200 kg
  • Gamme de température : -70°C / +100°C
  • Plage d'humidité : 20 % / 95 %
  • Gamme de pression : 10 mbar / 1000 mbar
  • 19 thermocouples type T
  • Fenêtre d'observation
